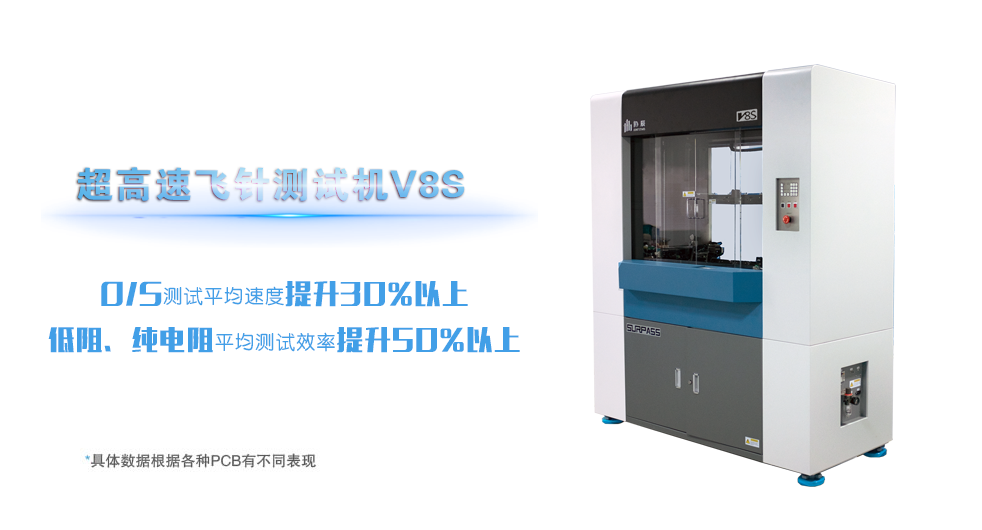

飛針測試機V8S
|
|
測試方法
|
電阻、相位差(Resistance,phase deviation)
|
|
最大測試尺寸
|
710 X 610 mm
|
|
最小測試尺寸
|
35*65 mm(快速邊條不限，no limit when use fixture)
|
|
飛針探頭數目
|
2前，2后(2 front,2 Rear)
|
|
CCD Cameras數目
|
2前，2后(2 front,2 Rear)
|
|
板厚測試范圍
|
0.3 - 9 mm
|
|
重復精度
|
±3 μm
|
|
分辨率
|
2 μm
|
|
最小 Pad Pitch
|
80 μm
|
|
最小 Pad Size
|
50 μm
|
|
絕緣測試電壓
|
250V(可選配500V）
|
|
絕緣電阻
|
5MΩ-100MΩ
|
|
板架系統
|
四邊夾緊
|
|
開路電阻
|
0.3Ω-8kΩ選配四端子（0.2mΩ-800kΩ）
|
|
設備尺寸(長x寬x高)
|
174*79*211cm（WDH）
|
|
設備重量
|
1800kg
|
|
電源要求
|
單相 AC220V,10AsinglePhases AC220V,10A
|
|
空壓要求
|
小于0.4MPa，5.7L/min
|
|
內埋電阻、電容
|
可選配（Optional）
|
|
四端子測試功能
|
可選配（Optional）
|
|
可選配
|
*自動標記系統
*Easy Connect system
|
|
